ভার্নিয়ার ক্যালিপার ব্যবহার করে স্টেইনলেস স্টিলের গভীর খাঁজ বল বিয়ারিং মডেলগুলিকে কীভাবে সঠিকভাবে সনাক্ত করবেন?

শিল্প সরঞ্জামের রুটিন রক্ষণাবেক্ষণ এবং যান্ত্রিক মেরামতের ক্ষেত্রে, বিয়ারিংগুলিকে সঠিকভাবে সনাক্ত করা এবং প্রতিস্থাপন করা স্থিতিশীল অপারেশন নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ। তেল এবং গ্রীস দ্বারা দীর্ঘায়িত পরিধান বা দূষণের কারণে, অনেকের পৃষ্ঠে লেজার-এচড চিহ্নগুলি স্টেইনলেস স্টীল গভীর খাঁজ বল বিয়ারিং অযোগ্য হয়ে যেতে পারে। ফলস্বরূপ, শারীরিক পরিমাপের মাধ্যমে সুনির্দিষ্ট ভারবহন মডেল নির্ধারণ করা ইঞ্জিনিয়ারদের জন্য একটি অপরিহার্য দক্ষতা হয়ে উঠেছে।

এই নিবন্ধটি একটি স্টেইনলেস স্টিলের গভীর খাঁজ বল বিয়ারিং-এর পরিমাপ করে- একটি ক্যালিপার ছাড়া আর কিছুই ব্যবহার না করে-এর মডেলটি কীভাবে দ্রুত এবং নির্ভুলভাবে সনাক্ত করা যায় সে সম্পর্কে একটি বিশদ নির্দেশিকা প্রদান করবে। ভিতরের ব্যাস, বাইরের ব্যাস এবং প্রস্থ .

পরিমাপ সরঞ্জাম এবং মৌলিক পরামিতি

একটি ভারবহন মডেল সঠিকভাবে সনাক্ত করতে, আমাদের প্রথমে একটি উচ্চ-নির্ভুলতা প্রস্তুত করতে হবে ভার্নিয়ার ক্যালিপার . পরিমাপ প্রক্রিয়া চলাকালীন, আমাদের নিম্নলিখিত তিনটি মূল ডেটা পয়েন্ট পেতে হবে:

1. ভিতরের ব্যাস (d): শ্যাফ্টের আকার নির্ধারণ করে যার সাথে ভারবহন সঙ্গী হয়, এবং এটি ভারবহন মডেল নম্বরের প্রত্যয় বের করার জন্য সবচেয়ে গুরুত্বপূর্ণ প্যারামিটার।

2. বাইরের ব্যাস (D): বিয়ারিং মাউন্টিং বোরের আকার নির্ধারণ করে।

3. প্রস্থ/বেধ (B): বিয়ারিং এর অক্ষীয় মাত্রা।

স্টেইনলেস স্টিলের গভীর খাঁজ বল বিয়ারিংয়ের নামকরণের নিয়মে (যেমন, S6004-ZZ), উপসর্গ "S" স্টেইনলেস স্টীল উপাদানকে নির্দেশ করে, যখন প্রত্যয় "ZZ" দ্বিমুখী ধাতব ঢাল নির্দেশ করে। মধ্যবর্তী সংখ্যাগুলি (যেমন 6004), তবে, বিয়ারিং এর মাত্রার চাবিকাঠি ধরে রাখে।

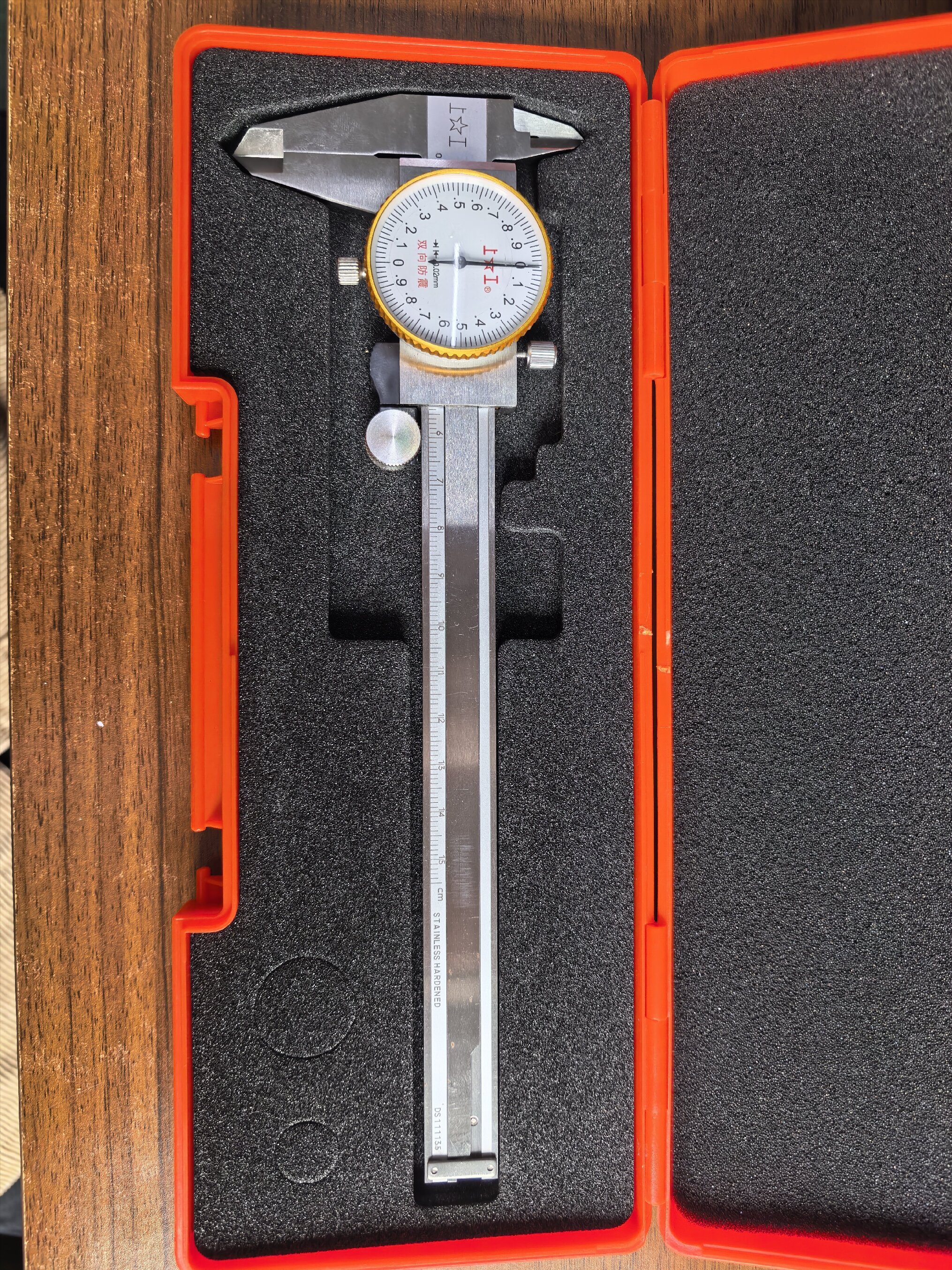

ভার্নিয়ার ক্যালিপার

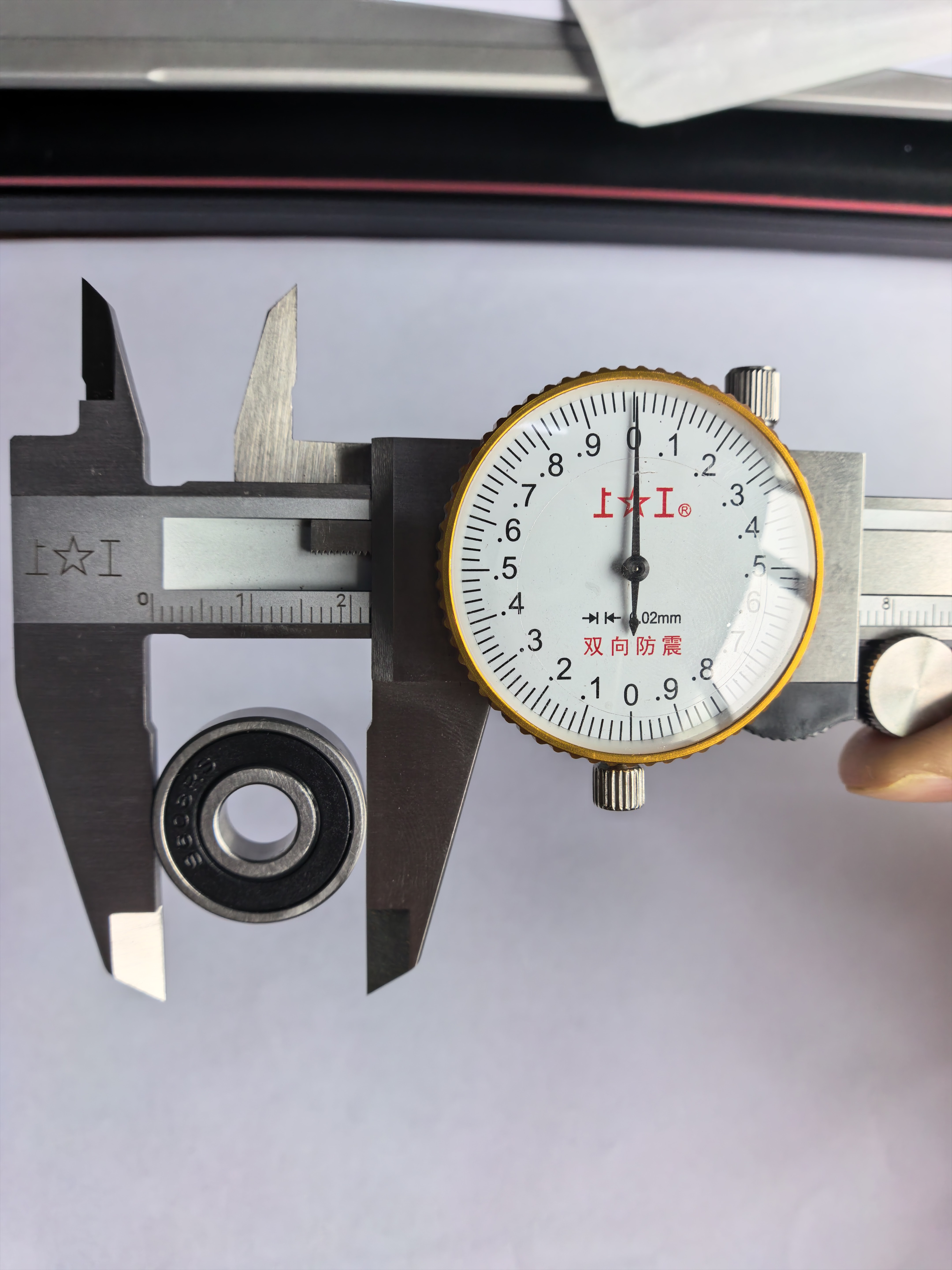

ভিতরের ব্যাস পরিমাপ

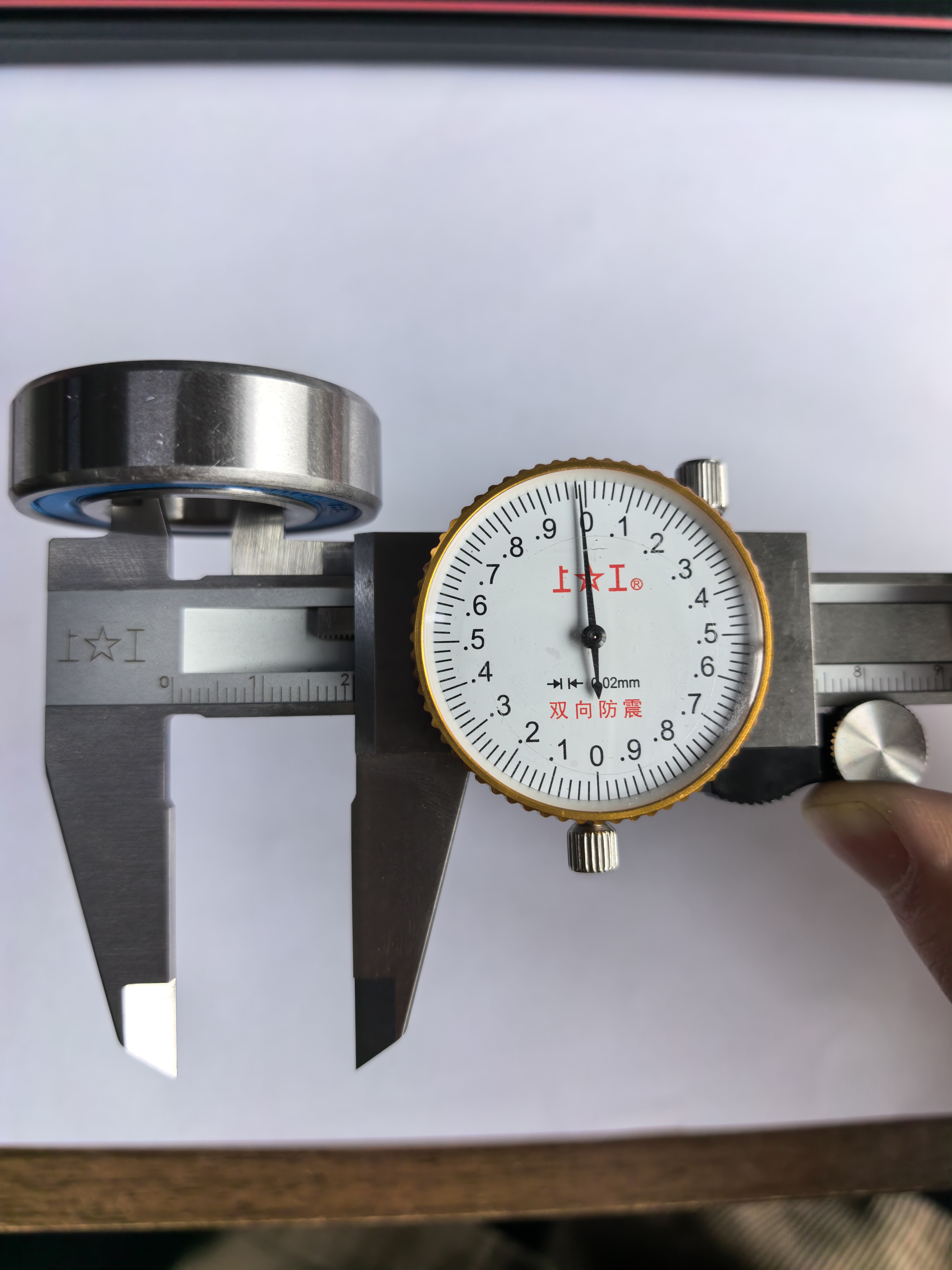

বাইরের ব্যাস পরিমাপ

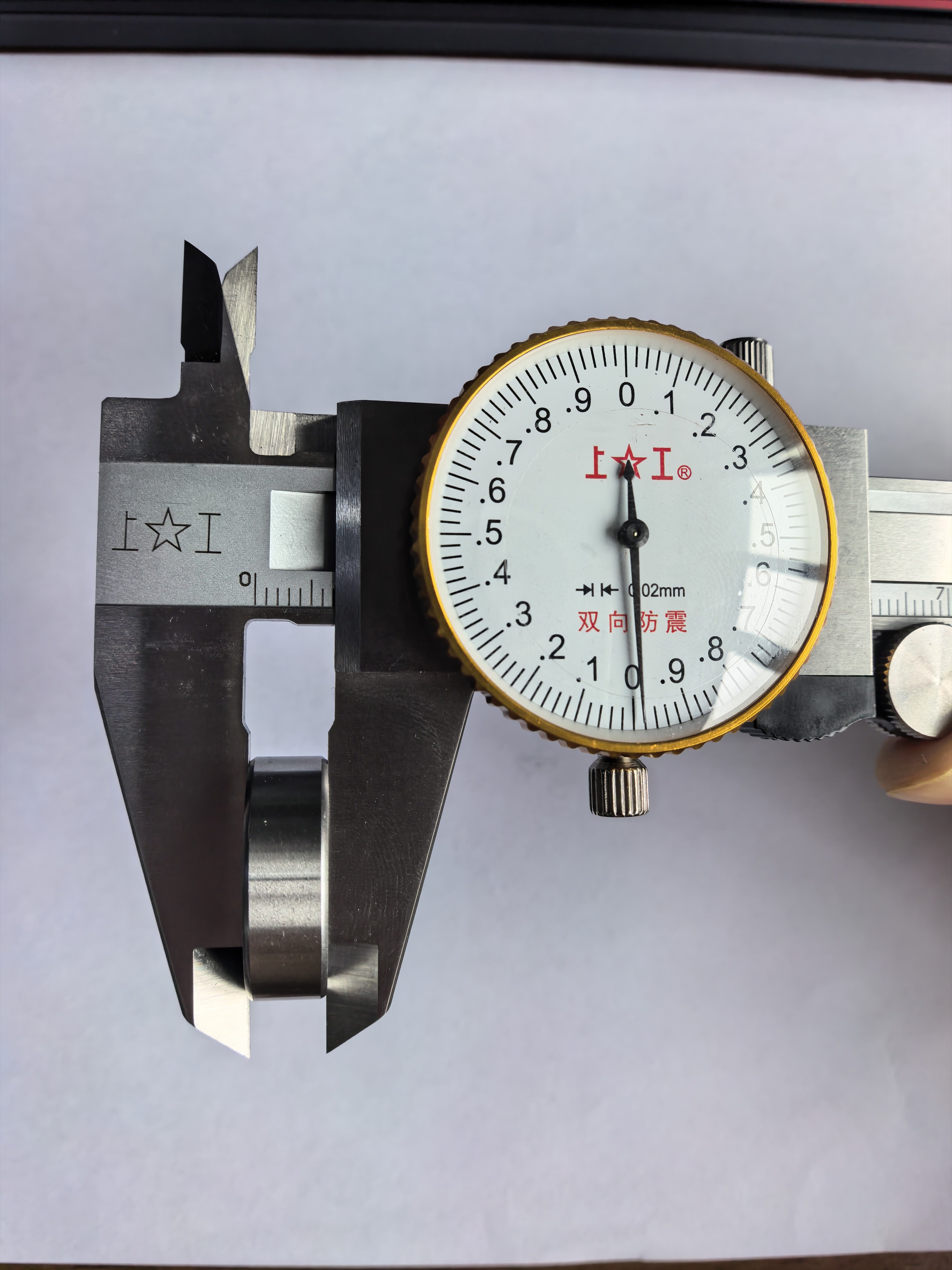

প্রস্থ/বেধ পরিমাপ

4-ডিজিট মডেল বিয়ারিং সনাক্তকরণের পদ্ধতি

একটি চার-সংখ্যার কোড দ্বারা মনোনীত গভীর খাঁজ বল বিয়ারিংয়ের জন্য (যেমন, S60xx, S62xx, এবং S63xx সিরিজ), অভ্যন্তরীণ ব্যাস এবং মডেল নম্বরের চূড়ান্ত সংখ্যাগুলির মধ্যে একটি কঠোর সঙ্গতি রয়েছে। আমরা এই সম্পর্কটিকে দুটি পরিস্থিতিতে শ্রেণীবদ্ধ করি: "স্ট্যান্ডার্ড সূত্র" এবং "বিশেষ প্রত্যয়।"

স্ট্যান্ডার্ড কেস: প্রত্যয় ≥ 04 (অভ্যন্তরীণ ব্যাস ≥ 20 মিমি) সহ মডেলগুলির জন্য প্রযোজ্য

যখন ভারনিয়ার ক্যালিপার দিয়ে পরিমাপ করা হয় তখন বিয়ারিংয়ের ভেতরের ব্যাস 20 মিমি এর চেয়ে বেশি বা সমান , আপনি ক্লাসিক "5 দ্বারা ভাগ করুন" সূত্রটি ব্যবহার করতে পারেন:

মূল সূত্র: বিয়ারিং এর ভিতরের ব্যাস পরিমাপ ÷ 5 = মডেল নম্বরের শেষ দুটি সংখ্যা

কেস বিশ্লেষণ: S6004-ZZ — যদি আপনি একটি ক্যালিপার ব্যবহার করে স্টেইনলেস স্টিলের বিয়ারিং এর ভেতরের ব্যাস পরিমাপ করেন এবং এটি দেখতে পান 20 মিমি , আপনি নিম্নলিখিত সূত্র প্রয়োগ করতে পারেন: 20 ÷ 5 = 4 (প্রত্যয়টি "04" প্রদান করে)। প্রাথমিক মূল্যায়ন: এই ভারবহন মডেলের প্রত্যয় হল 04. পরবর্তীকালে, বিয়ারিংয়ের বাইরের ব্যাস (42 মিমি) এবং প্রস্থ (12 মিমি) এর আরও পরিমাপ করে এবং একটি স্ট্যান্ডার্ড বিয়ারিং আকারের চার্টের সাথে ক্রস-রেফারেন্স করে, আপনি বিয়ারিংয়ের সম্পূর্ণ মডেল নম্বরটিকে চূড়ান্তভাবে সনাক্ত করতে পারেন S6004-ZZ .

বিশেষ ক্ষেত্রে: টেল নম্বর 00, 01, 02 এবং 03 সহ মডেলগুলির জন্য প্রযোজ্য

অনুগ্রহ করে মনে রাখবেন যে অভ্যন্তরীণ ব্যাসকে 5 দ্বারা ভাগ করার নিয়মটি 00 থেকে 03 পর্যন্ত প্রত্যয় কোড সহ বিয়ারিংয়ের ক্ষেত্রে প্রযোজ্য নয়৷ এই চারটি নির্দিষ্ট ভারবহন প্রকার আন্তর্জাতিক মানের মধ্যে ব্যতিক্রম গঠন করে; তাদের অভ্যন্তরীণ ব্যাসের মাত্রাগুলি নির্দিষ্ট মান যা ইঞ্জিনিয়ারদের অবশ্যই মুখস্ত করতে হবে। নির্দিষ্ট সংশ্লিষ্ট মান নিম্নরূপ:

প্রত্যয় 00: অভ্যন্তরীণ ব্যাস এ স্থির 10 মিমি (যেমন, S6000)

প্রত্যয় 01: অভ্যন্তরীণ ব্যাস এ স্থির 12 মিমি (যেমন, S6001)

প্রত্যয় 02: অভ্যন্তরীণ ব্যাস এ স্থির 15 মিমি (যেমন, S6002)

প্রত্যয় 03: অভ্যন্তরীণ ব্যাস এ স্থির 17 মিমি (যেমন, S6003)

যদি একটি ভার্নিয়ার ক্যালিপার দিয়ে পরিমাপ করা ভিতরের ব্যাসটি উপরে তালিকাভুক্ত চারটি মানের একটির সাথে মিলে যায়, তাহলে অনুগ্রহ করে এটি সরাসরি সংশ্লিষ্ট প্রত্যয়ের সাথে মেলে; 5 দ্বারা ভাগ করার পদ্ধতি ব্যবহার করবেন না।

3-অঙ্কের মডেল বিয়ারিং (ক্ষুদ্র/ছোট বিয়ারিং) সনাক্ত করার পদ্ধতি

ক্ষুদ্র বা ছোট স্টেইনলেস স্টীল গভীর খাঁজ বল বিয়ারিংয়ের জন্য, তাদের মডেল নম্বরগুলি সাধারণত তিনটি সংখ্যার (যেমন, S608, S626, ইত্যাদি) নিয়ে গঠিত। এই ধরনের ভারবহন সনাক্ত করা সবচেয়ে সোজা; * * একইভাবে, "5 দ্বারা ভাগ" সূত্র প্রয়োগ করা যাবে না। **

মূল নিয়ম: বিয়ারিংয়ের ভিতরের ব্যাস মাপা = মডেল নম্বরের শেষ অঙ্ক

কেস বিশ্লেষণ: ** S608-ZZ ** — যদি আপনি একটি ছোট বিয়ারিং এর ভেতরের ব্যাস পরিমাপ করার জন্য একটি ক্যালিপার ব্যবহার করেন এবং এটি দেখতে পান ** 8 মিমি **, তারপর—3-সংখ্যার ভারবহন উপাধিগুলির জন্য নিয়মগুলির উপর ভিত্তি করে—অভ্যন্তরীণ ব্যাসটি মডেল নম্বরের প্রত্যয়ের সাথে সরাসরি মিলে যায়। প্রাথমিক মূল্যায়ন: এই বিয়ারিং এর প্রত্যয় হল ** 8 ** পরিমাপ করা বাইরের ব্যাস (22 মিমি) এবং প্রস্থ (7 মিমি) এর সাথে একত্রিত করে, মডেলটিকে সাধারণ ক্ষুদ্রাকৃতির ভারবহন হিসাবে নিশ্চিত করা যেতে পারে ** S608-ZZ **

সারাংশ এবং নির্বাচন সুপারিশ

সারসংক্ষেপে, ভার্নিয়ার ক্যালিপার ব্যবহার করে স্টেইনলেস স্টিলের গভীর খাঁজ বল বিয়ারিংয়ের মডেল শনাক্ত করার পদক্ষেপগুলি নিম্নরূপ সংক্ষিপ্ত করা যেতে পারে:

অভ্যন্তরীণ ব্যাস পরিমাপ করুন, প্রত্যয় নির্ধারণ করুন:

যদি পরিমাপ করা অভ্যন্তরীণ ব্যাস একটি একক-অঙ্কের সংখ্যা হয় (যেমন, 8 মিমি), এটি একটি 3-সংখ্যার মডেল নম্বরের (যেমন, 608) চূড়ান্ত অঙ্কগুলির সাথে মিলে যায়।

যদি পরিমাপ করা অভ্যন্তরীণ ব্যাস 10, 12, 15, বা 17 মিমি হয়, তবে এটি যথাক্রমে 00, 01, 02 এবং 03 বিশেষ 4-সংখ্যার প্রত্যয়গুলির সাথে মিলে যায়।

যদি পরিমাপ করা ভেতরের ব্যাস ≥ 20 মিমি হয়, তাহলে সূত্রটি ব্যবহার করুন ** অভ্যন্তরীণ ব্যাস ÷ 5 = প্রত্যয় ** (যেমন, 20 ÷ 5 = 04)।

সিরিজ নির্ধারণ করতে বাইরের ব্যাস এবং প্রস্থ পরিমাপ করুন:

একই অভ্যন্তরীণ ব্যাসের বিয়ারিংগুলি বিভিন্ন সিরিজের অন্তর্গত হতে পারে - লোড বহন করার ক্ষমতার পার্থক্যের কারণে (যেমন, S6004, S6204, S6304, ইত্যাদি) ভিন্ন ভিন্ন বাইরের ব্যাস এবং প্রস্থ সমন্বিত। অতএব, নির্দিষ্ট মডেলটিকে অবশ্যই বাইরের ব্যাস এবং প্রস্থ উভয়ই ক্রস-রেফারেন্সিং দ্বারা চিহ্নিত করতে হবে।

উপরে উল্লিখিত পরিমাপ এবং গণনার কৌশলগুলি আয়ত্ত করার মাধ্যমে, আপনি সহজেই একটি বিয়ারিং-এর আসল পরিচয় সনাক্ত করতে পারেন-এমনকি একটি "সাধারণ" যার প্যাকেজিং বা চিহ্নের অভাব রয়েছে-যার ফলে সরঞ্জাম রক্ষণাবেক্ষণের সময় বিশ্রী পরিস্থিতিগুলি এড়ানো যায় যা ভুল মডেল কেনার কারণে বা সঠিকভাবে অংশগুলি একত্রিত করতে অক্ষম হয়৷
